Correcte installatiemethode van wafelvlinderklep;
De wafelvlinderklep is een van de meest voorkomende soorten kleppen in industriële pijpleidingen. De structuur van de wafelvlinderklep is relatief klein. Plaats de vlinderklep gewoon in het midden van de flenzen aan beide uiteinden van de pijpleiding en gebruik de tapbout om door de pijpleidingflens te gaan en de wafelvlinderklep te vergrendelen, dan kan het vloeibare medium in de pijpleiding worden geregeld. Wanneer de vlinderklep zich in de volledig open positie bevindt, is de dikte van de vlinderplaat de enige weerstand wanneer het medium door het kleplichaam stroomt, dus de drukval door de klep is erg klein, dus het heeft goede stroomregelingskenmerken.
De juiste installatie van de wafelvlinderklep is gerelateerd aan de afdichtingsgraad van de vlinderklep en of deze zal lekken, inclusief de veiligheid in de werkende staat. De gebruiker moet het installatieproces begrijpen.

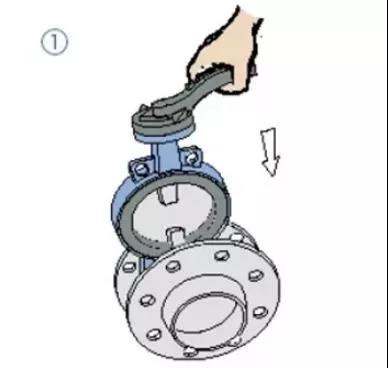

1. Plaats de klep tussen de twee voorgeïnstalleerde flenzen zoals weergegeven in de afbeelding, en let op de nette uitlijning van de boutgaten.

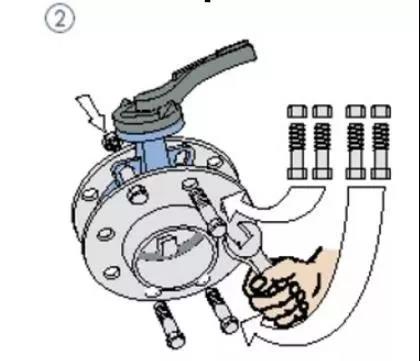

2. Steek voorzichtig vier paar bouten en moeren in het flensgat en draai de moeren iets vast om de vlakheid van het flensoppervlak te corrigeren;

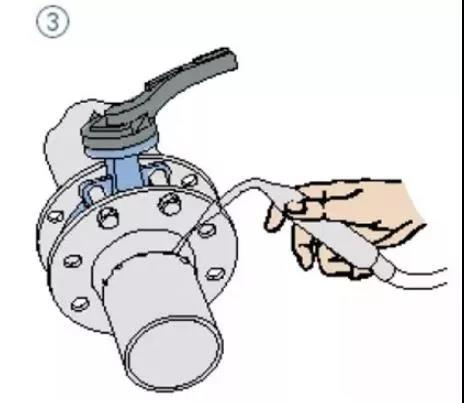

3. Bevestig de flens aan de buis door puntlassen;

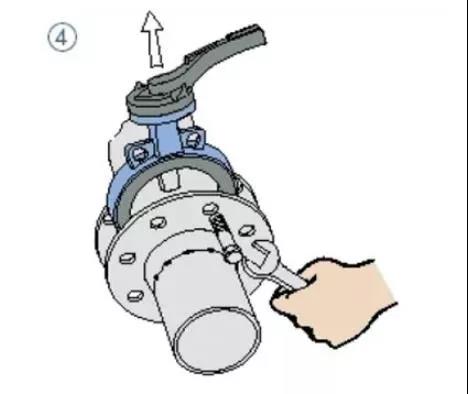

4. Verwijder klep

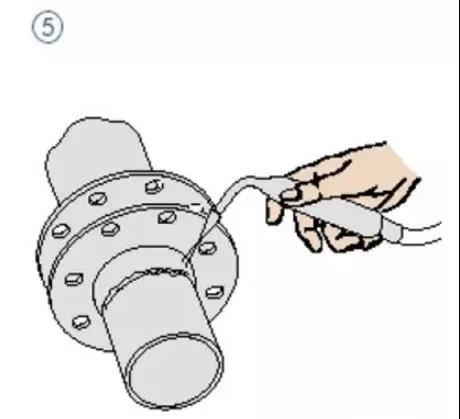

5.De flens is volledig gelast en bevestigd op de buis;

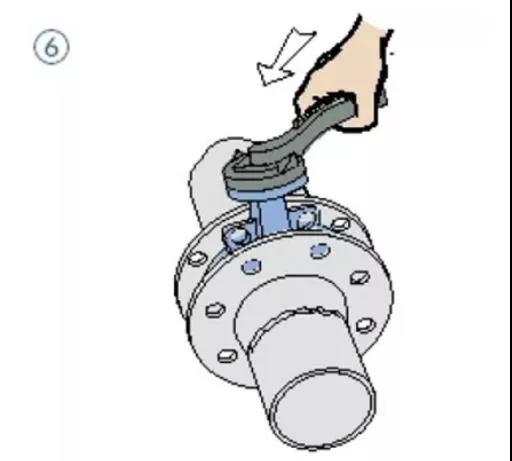

6. Installeer de klep nadat de las is afgekoeld. Zorg ervoor dat de klep voldoende ruimte in de flens heeft om beschadiging van de klep te voorkomen, en zorg ervoor dat de klepplaat een bepaalde opening heeft;

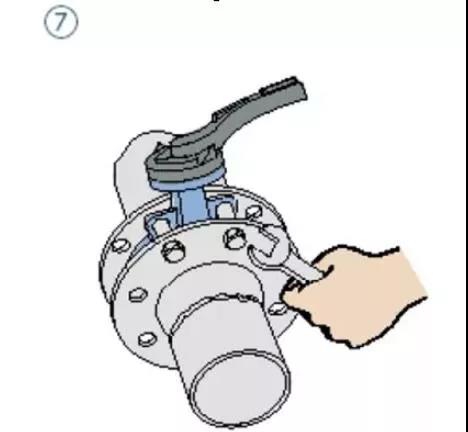

7. Corrigeer de positie van de klep en draai de vier paar bouten vast

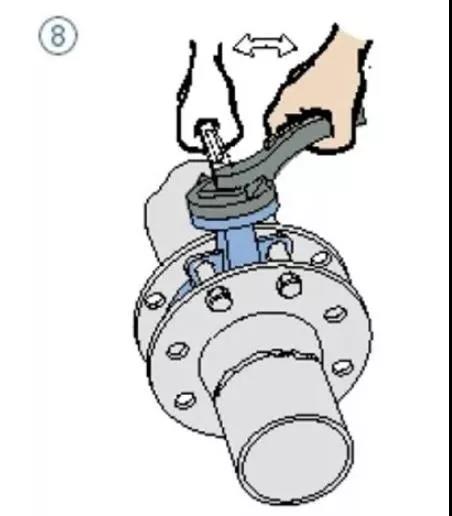

8. Open de klep om ervoor te zorgen dat de klepplaat vrij kan openen en sluiten, en open vervolgens de klepplaat een beetje;

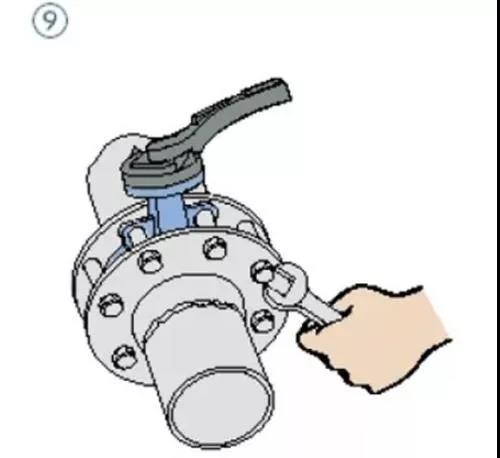

9. Kruis gelijkmatig alle moeren aan;

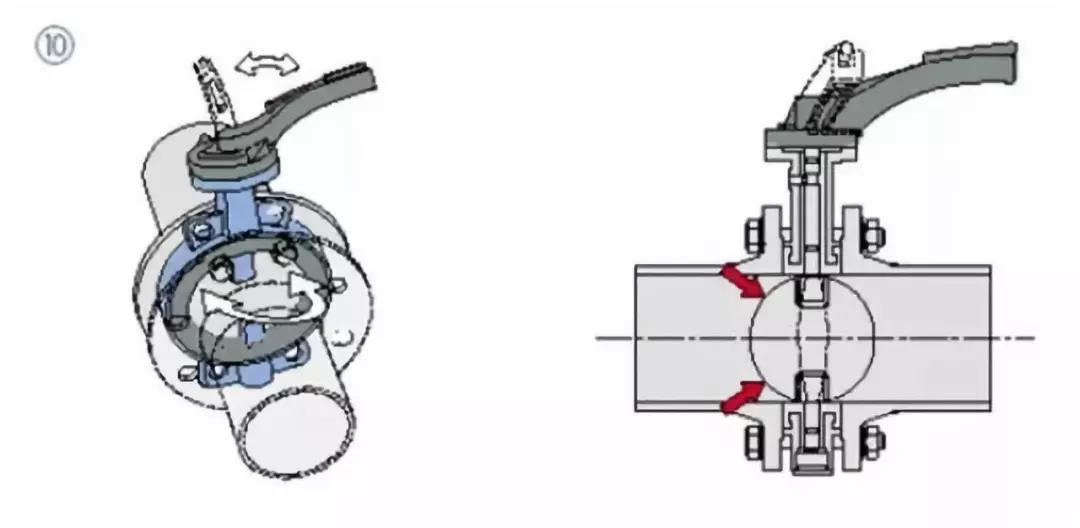

10. Bevestig opnieuw dat de klep vrij kan openen en sluiten. Let op: zorg ervoor dat de klepplaat de leiding niet raakt.
De installatie van de wafer-vlinderklep moet vóór installatie plat worden geplaatst en onthoud dat u niet naar believen stoot. Nadat het tijdens de installatie naar de installatielengte is getrokken, kan de wafer-vlinderklep niet worden gedemonteerd zonder speciale toestemming in het veldpijpleidingontwerp, dat we vóór de installatie moeten weten. Tegelijkertijd moeten we ook weten dat de wafelvlinderklep op elke positie kan worden geïnstalleerd, maar nadat de installatie van de wafelvlinderklep is voltooid, moet de vlinderklep langs de lijn worden gelegd en wordt een beugel gemaakt voor de wafer vlinderklep. Zodra de beugel is gemaakt, is het ten strengste verboden om de beugel te verwijderen wanneer deze wordt gebruikt.
